ResIOT-XUFLM
Device Kit HVAC per Monitoraggio Temperatura e Portata

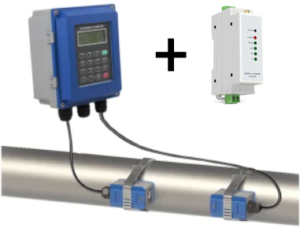

ResIOT-XUFLM è un device HVAC progettato per il monitoraggio avanzato degli impianti di climatizzazione e termici, composto da un kit con 2 sonde di temperatura (mandata / ritorno) e 1 sonda a ultrasuoni per la misura della portata.
Il device consente di acquisire in modo continuo e non invasivo temperatura, portata volumetrica ed energia termica, rendendolo ideale per applicazioni di efficienza energetica, contabilizzazione, supervisione HVAC e ottimizzazione degli impianti. La tecnologia a ultrasuoni clamp-on permette l’installazione esterna sulla tubazione, senza interrompere il processo e senza parti meccaniche soggette a usura. Grazie alle interfacce industriali standard e alla compatibilità con sistemi di supervisione e telecontrollo, ResIOT-XUFLM rappresenta una soluzione affidabile e versatile per ambienti civili e industriali.
- Misura non invasiva della portata: tecnologia a ultrasuoni clamp-on, senza contatto con il fluido.
- Monitoraggio HVAC completo: temperatura mandata/ritorno, portata ed energia termica.
- Alta accuratezza: misure stabili e ripetibili anche su lunghi periodi.
- Installazione semplice: montaggio a parete e sonde applicabili esternamente alla tubazione.
- Affidabilità industriale: progettato per funzionare in ambienti gravosi e continuativi.
Integrazione RS-485 su rete LoRaWAN®
Il device ResIOT-XUFLM utilizza un’architettura industriale basata su comunicazione RS-485, che viene convertita e trasmessa su rete LoRaWAN® tramite il device ResIOT-X485DIN-868-00. Questa integrazione consente di estendere i dati di misura HVAC su lunghe distanze, eliminando cablaggi complessi e permettendo il monitoraggio remoto anche in siti distribuiti o difficilmente raggiungibili.
ResIOT-XUFLM
Device Kit HVAC per Monitoraggio Temperatura e Portata
ResIOT-XUFLM è un device HVAC progettato per il monitoraggio avanzato degli impianti di climatizzazione e termici, composto da un kit con 2 sonde di temperatura (mandata / ritorno) e 1 sonda a ultrasuoni per la misura della portata.
Il device consente di acquisire in modo continuo e non invasivo temperatura, portata volumetrica ed energia termica, rendendolo ideale per applicazioni di efficienza energetica, contabilizzazione, supervisione HVAC e ottimizzazione degli impianti. La tecnologia a ultrasuoni clamp-on permette l’installazione esterna sulla tubazione, senza interrompere il processo e senza parti meccaniche soggette a usura. Grazie alle interfacce industriali standard e alla compatibilità con sistemi di supervisione e telecontrollo, ResIOT-XUFLM rappresenta una soluzione affidabile e versatile per ambienti civili e industriali.
- Misura non invasiva della portata: tecnologia a ultrasuoni clamp-on, senza contatto con il fluido.
- Monitoraggio HVAC completo: temperatura mandata/ritorno, portata ed energia termica.
- Alta accuratezza: misure stabili e ripetibili anche su lunghi periodi.
- Installazione semplice: montaggio a parete e sonde applicabili esternamente alla tubazione.
- Affidabilità industriale: progettato per funzionare in ambienti gravosi e continuativi.
Integrazione RS-485 su rete LoRaWAN®
Il device ResIOT-XUFLM utilizza un’architettura industriale basata su comunicazione RS-485, che viene convertita e trasmessa su rete LoRaWAN® tramite il device ResIOT-X485DIN-868-00. Questa integrazione consente di estendere i dati di misura HVAC su lunghe distanze, eliminando cablaggi complessi e permettendo il monitoraggio remoto anche in siti distribuiti o difficilmente raggiungibili.
Specifiche Tecniche
| Categoria | Parametro | Valore |
|---|---|---|
| Misura | Principio di misura | Ultrasuoni a tempo di transito |
| Grandezze misurate | Portata volumetrica Temperatura Velocità del fluido Energia termica |
|
| Tipo di rilevamento | Misura continua | |
| Prestazioni | Campo di misura velocità | Fino a ±32 m/s |
| Accuratezza | ±1,0% del valore misurato | |
| Ripetibilità | ±0,2% del valore misurato | |
| Fluido | Temperatura di processo | -30 °C ~ +160 °C |
| Tipologia fluidi | Acqua, glicole, liquidi compatibili | |
| Ingressi / Uscite | Segnali disponibili | 4…20 mA / 0…20 mA, impulsi, Modbus RTU |
| Uscite digitali | Impulsi / soglie di allarme | |
| Protocollo di comunicazione | Modbus RTU / ASCII | |
| Alimentazione | Tensione di esercizio | 8…36 V DC oppure 85…264 V AC |
| Potenza assorbita | Circa 1,5 W | |
| Installazione | Versione | Montaggio a parete |
| Diametro tubazioni supportato | DN15 ~ DN100 | |
| Caratteristiche fisiche | Dimensioni | 225 × 75 × 75 mm |
| Display | LCD elettronico a 2 linee | |
| Certificazioni | Conformità | CE, EMC, Direttiva RoHS |
