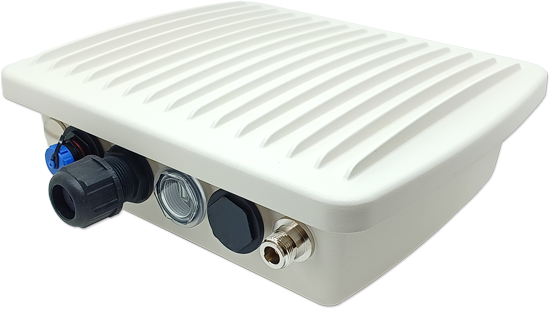

ResIOT® X4S
Gateway Base Station LoRaWAN® ad energia solare
ResIOT® X4S è l’ultima generazione di gateway/base station LoRaWAN® professionali. Grazie al connettore di alimentazione esterno 12–24VDC, può essere facilmente alimentato tramite allaccio diretto a pannello fotovoltaico, rendendolo completamente autonomo dalla rete elettrica e adatto ad installazioni in aree remote. ResIOT® X4S garantisce connettività a lungo raggio e alta affidabilità, ideale per applicazioni IoT e M2M. È la soluzione perfetta per settori critici come Smart Grid, Energia, Telecomunicazioni e Broadcast.

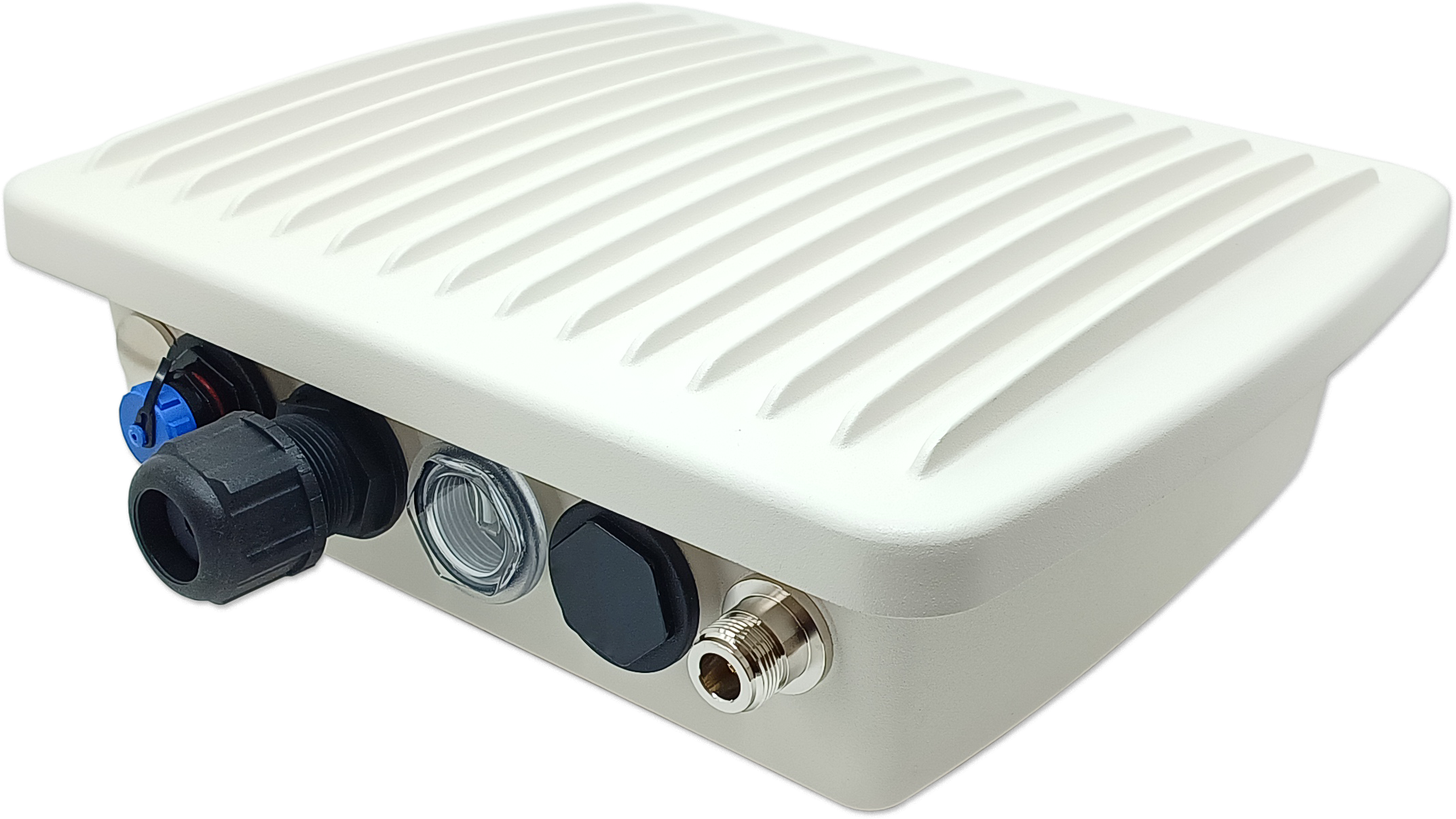

ResIOT® X4S
Gateway Base Station LoRaWAN® IP67 ad energia solare
ResIOT® X4S è l’ultima generazione di gateway/base station LoRaWAN® professionali. Grazie al connettore di alimentazione esterno 12–24VDC, può essere facilmente alimentato tramite allaccio diretto a pannello fotovoltaico, rendendolo completamente autonomo dalla rete elettrica e adatto ad installazioni in aree remote. ResIOT® X4S garantisce connettività a lungo raggio e alta affidabilità, ideale per applicazioni IoT e M2M. È la soluzione perfetta per settori critici come Smart Grid, Energia, Telecomunicazioni e Broadcast.
8 CANALI RADIO
DISPONIBILI
8 CANALI RADIO DISPONIBILI
Scheda radio da 8 canali LoRa® Multi-SF, in grado di ricevere fino a 8 pacchetti modulati LoRa® contemporaneamente
CONNETTORE
12-24VDC SOLARE
CONNETTORE 12-24VDC SOLARE
Connettore 12-24VDC per alimentazione esterna con possibilità di allaccio diretto di pannello fotovoltaico fino a 50W
Software ResIOT® Merlin IoT Box preinstallato e pronto all’uso. Il web panel completo per la gestione e la configurazione del tuo gateway
CONTROLLO REMOTO
COMPLETO
CONTROLLO REMOTO COMPLETO
Piattaforma cloud inclusa per la gestione e la configurazione del tuo gateway ResIOT® interamente da remoto
CONNETTIVITÀ GLOBALE PER I TUOI DISPOSITIVI!
Chip SIM MFF2 inclusa e pronta per l’attivazione. Slot MicroSIM 3FF disponibile per una connettività globale. In alternativa è possibile utilizzare la propria SIM Card o utilizzare il Wi-Fi, disponibile sul dispositivo come optional.
Caratteristiche Tecniche
CPU Cortex-A7 629MHz | RAM da 512Mb | eMMC Flash da 4Gb
Cache 32 KB-I, 32 KB-D, 128 KB L2
Connettore di alimentazione esterno 12–24VDC
Compatibile con pannelli solari da 12–24V e altre fonti di alimentazione DC esterne. Controller di carica MPPT ad alta efficienza integrato, per massimizzare la produttività del pannello solare. Batterie integrate ad alta capacità, tecnologia LiFePO₄
PoE 42÷60V
Può essere alimentato con PoE. Attenzione! In questo caso le batterie NON verranno ricaricate.
Data Retention
In caso di perdita di connessione fra il gateway e il network server, i messaggi radio inviati non vengono persi. Sono salvati in memoria e inoltrati al network server a connessione ripristinata
Connessione RS-485
per la connessione Modbus RTU RS-485 ad un device esterno. RS-232 e CAN-bus opzionali.
ChipSIM MFF2 | Slot MicroSIM 3FF
Chip SIM MFF2 inclusa e pronta per l’attivazione (connettività globale! Visita sim.resiot.io). Slot MicroSIM 3FF disponibile. E’ possibile utilizzare la propria SIM Card (la ChipSIM verrà automaticamente disattivata)
Modem 2G 3G/4G LTE | GPS GNSS | Wifi
Modem Quectel EG91x 2G-3G-4G LTE, Modulo GPS ublox MAX-M8Q (ricezione simultanea fino a 3 GNSS), Wifi opzionale
Case impermeabile IP67 | -40 / +85 °C | 10%-95% H
Case IP67 in alluminio verniciato, componenti e connettori waterproof. E’ in grado di operare in un range di temperature industriali da -40°C fino a +85°C con un intervallo di umidità pari al 10%-95%
Semtech SX1303
8 Canali Multi-SF LoRa®, FPGA, Listen Before Talk, Spectral Scan, geolocalizzazione basata sulla rete grazie a Time Difference of Arrival (TDOA), in grado di ricevere fino a 8 pacchetti modulati LoRa® contemporaneamente
Classi LoRaWAN® A, B, C
Supporto completo per le classi A, B, C (B solo per versioni con GPS/GNSS)
Sensori integrati
Sensori integrati fra cui: Accelerometro, Shock-meter, Inclinazione, Temperatura e Umidità
Linux Yocto 4.1.15
KIT Toolchain disponibile per sviluppatori
Software ResIOT® Base Station Client/Merlin IoT Box
Caratteristiche Software
Connessione sicura fra gateway e network server
Effettuata mediante Secure TCP, protocolli: Websocket, Mqtt e Rest API
Configurazione automatizzata e centralizzata
Tutti i parametri sono configurati all’interno del network server che si occupa successivamente di inviarli al gateway
Configurazione dei canali radio
Configurazione personalizzata da remoto dei canali radio. Riconfigurazione automatica dei canali per gateway e device
Data retention
In caso di perdita di connessione fra il gateway e il network server, i messaggi radio inviati non vengono persi. Sono salvati in memoria e inoltrati al network server a connessione ripristinata
Health check
Watchdog avanzato per l’hardware e il software del gateway. Ripristino automatico della rete, riavvio dei servizi o dell’intero sistema in caso di guasto
Monitoraggio e report
Monitoraggio completo di tutti i parametri: disco, memoria, CPU, qualità della connessione Ethernet o via modem. Tutti i dati vengono periodicamente inviati al network server che li memorizza e li rende accessibili tramite grafici e report
Gestione alert
E’ possibile configurare diversi tipi di alert impostando soglie personalizzate per timeout, qualità della connessione 2G/3G/4G LTE, errori di sistema, occupazione del disco, utilizzo della RAM, ecc… Gli alert possono essere configurati in ResIOT® attraverso varie funzioni della piattaforma o script Lua, e vengono notificati tramite email, Snmp server, Snmp trap, Modbus, chiamate Curl generiche, ecc…
Gestione software
Attraverso l’interfaccia web [ip_del_gateway:50056], tramite API o da remoto attraverso il ResIOT® Network Server
Accesso remoto
Tutti i gateway ResIOT® sono accessibili via SSH o attraverso interfaccia web direttamente dalla Piattaforma ResIOT® tramite il ResIOT® Gateway Remote Access server
Gestione VPN
E’ possibile configurare e gestire le impostazioni della propria VPN anche da remoto
Reverse proxy supportato
È possibile configurare un reference server (ResIOT® Reverse
Proxy) per l’accesso diretto tramite SSH o interfaccia web al gateway
anche senza VPN. ResIOT® gestisce una connessione sicura solo se
richiesto
Autoprovisioning
Grazie alla funzionalità di Autoprovisioning, il gateway si configura automaticamente sulla rete LoRaWAN® senza bisogno di ulteriori interventi
Installazione rapida tramite App IoS/Android e QRCODE
Tramite l’App dedicata disponibile sia per Android che IoS è possibile connettere il proprio gateway alla rete in pochi secondi e in totale sicurezza
Sistemi operativi supportati ed aggiornamenti live
Supporto completo per i sistemi Linux 32/64 bit e Arm/Linux. Live Update disponibili e automatici
Quattro modi d’uso disponibili:
- Gateway LoRaWAN® con ResIOT® Merlin Base Station Client (per reti business o carrier-grade con controllo remoto completo e connessione sicura tramite ResIOT® GW Remote Access Server)
- Gateway LoRaWAN® con Packet Forwarder Semtech™
- Industrial IoT Box. ResIOT® LoRaWAN® Network Server On-premises e ResIOT® IoT Platform all in a box con licenza gratuita e illimitata
- Hybrid Mode 1+3 Gateway LoRaWAN® con ResIOT® Merlin Base Station Client & Industrial IoT Box
| Categoria | Download | Data | |
|---|---|---|---|
| Datasheet | ResIOT® X4S Datasheet V1.2 (EN) | 2025-01-14 | |
| Guide & Manuali | ResIOT® X4S Setup Iniziale e Manuale d'uso | 2021-04-06 | |
| Immagine | ResIOT® X4S Immagine HD | 2025-01-14 | |
| Immagine | ResIOT® X4S Immagini Modelli HD | 2025-01-14 |
Modelli disponibili

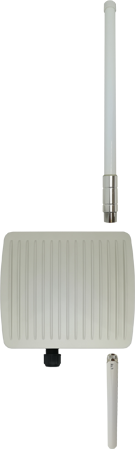

ResIOT-X4S-LTE-1-868-00
ETH, PoE, LoRa, Modem 2G/3G/4G LTE + ChipSIM+ Slot MicroSIM 3FF
ResIOT-X4S-LTE-1-868-IA
ETH, PoE, LoRa, Modem 2G/3G/4G LTE + ChipSIM+ Slot MicroSIM 3FF | Antenna LTE Interna
