ResIOT-PSDKIT

Kit di alimentazione esterno da 12÷24V e porta RS485 per i Gateway ResIOT-X4 e ResIOT-X7


ResIOT-PSDKIT è un accessorio extra che puoi aggiungere al tuo gateway per introdurre una porta di comunicazione seriale RS485 e un nuovo connettore di alimentazione DC. Ogni modello ResIOT-X4 e ResIOT-X7 può essere equipaggiato con questo accessorio. Infatti, questi tipi di gateway ResIOT® possono essere alimentati tramite PoE (default), DC12÷24 Volt (tramite ResIOT-PSDKIT come illustrato di seguito in questa pagina), o con entrambe le modalità contemporaneamente al fine di garantire un’alimentazione stabile e ininterrotta.

Download & Link utili

CategoriaDownloadData
DatasheetResIOT-PSDKIT Datasheet V1.2 (EN)2021-10-11

Istruzioni di Assemblaggio

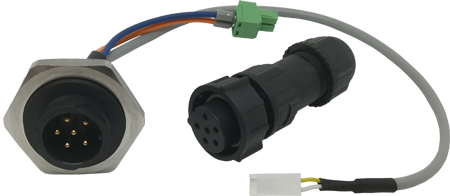

Questo kit è essenzialmente composto da 2 sezioni separate, come di seguito presentato

Section A
da installare all'interno del gateway


Section B
per la connessione waterproof dei cavi


Installazione Section A

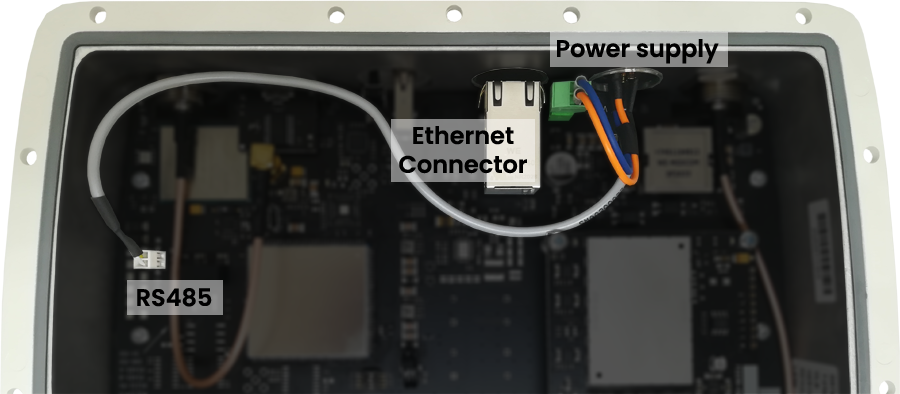

La Section A dev'essere avvitata all'interno del case metallico del gateway, nel primo slot disponibile a partire da destra (osservando il gateway dall'alto come in figura). Nei modelli ResIOT® X7 e ResIOT® X4 questo slot è solitamente chiuso da un tappo di plastica nero lucido. Per poter installare il kit, la prima cosa da fare è rimuovere il coperchio del gateway e accedere alla board. A questo punto connettere la Section A come illustrato nell'immagine


Nota: se non dovesse più essere necessario collegare il gateway tramite cavo Ethernet, si consiglia di conservare il tappo appena rimosso per permettere l'installazione della Section A e utilizzarlo per chiudere ermeticamente lo slot del connettore Ethernet

installazione Section B

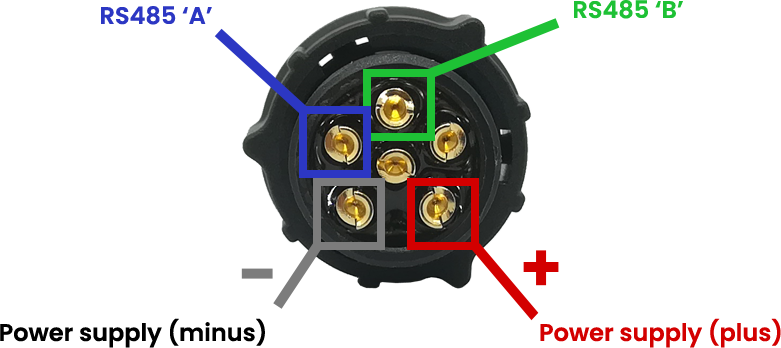

La Section B è la parte esterna impermeabile del prodotto. Per permettere la saldatura dei cavi occorre prima smontarla come in figura e successivamente seguire lo schema di seguito presentato. Prestare molta attenzione alla posizione dei Pin. Consigliamo di utilizzare lo “spot libero" come punto di riferimento, di seguito posizionato in basso
